Desembalando sua AD5X
Segue abaixo o passo a passo do guia de instalação
Etapa 1: Desembalar e remover
Abra a caixa e remova a espuma superior, o Guia de Início Rápido e o Cartão de Serviço Pós-venda.
Etapa 2: Remova a impressora
Retire a impressora, coloque-a em uma área de trabalho nivelada e remova os sacos de embalagem e fitas.
Etapa 3: Remova a espuma e os acessórios
Remova o cabo de alimentação e o kit de ferramentas da espuma protetora da câmara.
Etapa 4: Instale a tela
1. Remova os parafusos e a chapa metálica que fixa a tela.
2. Vire a tela de exibição.
3. Empurre a tela para direita pra travá-la no lugar.
Etapa 5: Remova a espuma da câmara
1. Retire a espuma.
2. Mova a extrusora em direção ao painel traseiro.
3. Empurre a espuma para trás e retire-a
4. Remova qualquer espuma restante no interior.
5. Remova o cabo de conexão IFS, o módulo de 4 cores (IFS), a placa de montagem, o tubo guia 4 em 1, os filamentos e os porta-carretéis.
Lista de embalagem:
Filamento *4
Cabo de alimentação *1
Cartão de serviço pós-venda *1
Cabo de conexão IFS *1
Guia de início rápido *1
Graxa *1
Suporte de carretel *4
Tubo guia 4 em 1 *1
Placa de montagem *1
Módulo de 4 cores (IFS) *1
Parafuso M3×6 *6
Clipe de cabo *1
Cola *1
Alicate Diagonal *1
Ferramenta de desobstrução de pino *1
Chave de fenda Phillips *1
Conjunto de chaves Allen (2.0, 2.5, 3.0) *1
Etapa 6: Instale o módulo IFS de 4 cores

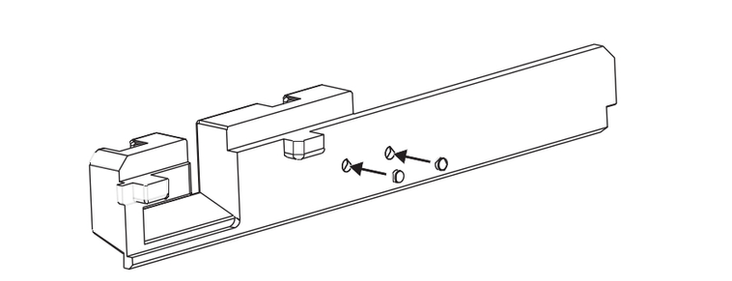

1. Fixe a placa de montagem na lateral do dispositivo usando dois parafusos M3×6.
2. Gire e prenda o módulo IFS ao dispositivo usando o clipe, garantindo que os tubos-guia estejam voltados para baixo.
3. Insira os tubos-guia em cada canal do módulo IFS. Não há necessidade de seguir uma ordem específica para os canais. Conecte a outra extremidade à extrusora.
4. Conecte o cabo da extrusora e o tubo guia através da fivela.
5. Encaixe os porta-carretéis nos clipes de montagem laterais e pressione para prender. Encaixe os porta-carretéis nos clipes de montagem laterais e pressione para prender.
Observação: como os quatro carretéis de filamento são montados em ambos os lados e podem precisar ser retraídos durante a operação, com direções de retração variadas, certifique-se de que o número do suporte do carretel instalado, o número da posição de instalação e o número do canal IFS configurado sejam consistentes.
6. Conecte o cabo IFS ao módulo de quatro cores e à porta correspondente na parte traseira do dispositivo. Fixe o clipe do cabo com dois parafusos M3×6.
Etapa 7: destrave a placa de construção

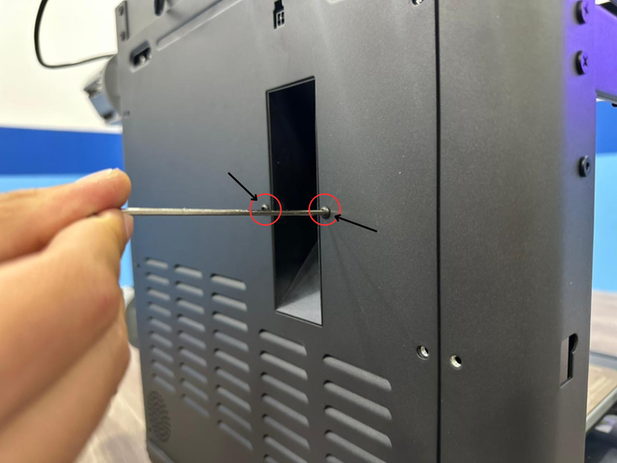

Use uma chave Allen de 2,5 mm para remover os três parafusos que travam a placa de construção (conforme indicado pelas setas).
Enclosure AD5X
Etapa 1: Instalar as dobradiças
1. Monte as placas de proteção A1 e A2.
2. Insira quatro porcas M3 nas ranhuras embutidas das placas de proteção. Em seguida, use dois parafusos M3*8 para cada dobradiça para fixar as dobradiças superior e inferior às placas de proteção.
Etapa 2: Instale as placas de proteção A1 e A2
1. Conforme mostrado na imagem, remova os dois parafusos superiores M4*6 da máquina.
2. Instale as placas de proteção A1 e A2 montadas com as dobradiças instaladas e trave-as. Em seguida, fixe os furos de montagem restantes com seis parafusos M4*6.
Etapa 3: Instale as placas de proteção B1 e B2
1. Monte as placas de proteção B1 e B2.
2. Remova os parafusos superiores e inferiores do lado traseiro esquerdo da máquina.
3. Instale as placas de proteção B1 e B2 montadas e trave-as. Em seguida, fixe a parte traseira com três parafusos M4*6.
Etapa 4: Remova os clipes do suporte do carretel
Remova os clipes do suporte do carretel das posições 1, 2, 3 e 4 no lado direito da máquina e coloque-os cuidadosamente sobre uma mesa.
Etapa 5: Instale as placas de proteção C1 e C2
1. Monte as placas de proteção C1 e C2.
2. Remova os parafusos superior e inferior da parte traseira direita da máquina, instale as placas de proteção C1 e C2 montadas e trave-as. Em seguida, fixe a parte traseira com três parafusos M4*6.
3. Coloque dois clipes porta-carretel nas laterais das placas de proteção C1 e C2 e prenda cada um com dois parafusos escareados M3*8. (Certifique-se de que o lado arredondado fique voltado para cima e os ganchos voltados para fora.)
Etapa 6: Remova a tela de exibição
1. Segure a tela com a mão e deslize-a suavemente para a direita para soltá-la do clipe deslizante.
2. Sem desconectar o cabo da tela, coloque a tela de exibição junto com o cabo na viga metálica superior frontal.
Etapa 7: Instale as placas de proteção D1 e D2
1. Monte as placas de proteção D1 e D2.
2. Remova os dois parafusos superiores M4*6 da máquina, instale as placas de proteção D1 e D2 montadas e trave-as. Em seguida, fixe a parte inferior com seis parafusos M4*6.
3. Coloque dois clipes porta-carretel nas laterais das placas de proteção D1 e D2 e prenda cada um com dois parafusos escareados M3*8. (Certifique-se de que o lado arredondado fique voltado para cima e os ganchos voltados para fora.)
Etapa 8: Instale os ímãs na placa de proteção E1
Aplique uma pequena quantidade de adesivo instantâneo nos dois furos da placa de proteção E1 e pressione dois ímãs nos furos.
Etapa 9: Instale a placa de proteção E1 e a tela de exibição
1. Deslize o cabo da tela no slot da placa de proteção E1, dobre o cabo de modo que fique posicionado horizontalmente e segure a tela no lugar.
2. Insira a placa de proteção E1, juntamente com a tela de exibição, para baixo nas ranhuras na parte superior das placas de proteção A2 e D2 até atingir o fundo.
3. Por fim, deslize a tela do monitor da direita para a esquerda no slot horizontal da placa de proteção E1.
Etapa 10: Instalar placas laterais de acrílico
Deslize as duas placas laterais de acrílico nas ranhuras laterais das placas de proteção A2, B2, C2 e D2 até que elas atinjam o fundo das ranhuras.
Etapa 11: Instale os ímãs na maçaneta da porta frontal E2
Aplique uma pequena quantidade de adesivo instantâneo nos furos da maçaneta da porta dianteira E2 e pressione dois ímãs nos furos.
Etapa 12: Instale a placa da porta frontal e a maçaneta da porta frontal E2
1. Fixe a maçaneta da porta frontal E2 à placa da porta frontal usando dois parafusos ST2.9*9.5.
2. Fixe a placa da porta frontal às dobradiças usando quatro parafusos ST2.9*9.5.
Etapa 13: Instale as placas de proteção A3, B3, C3 e D3
Fixe as placas de proteção A3, B3, C3 e D3 na parte superior das placas de proteção A2, B2, C2 e D2 usando dois parafusos ST3.5*12 para cada placa.
Etapa 14: Instale as placas laterais de acrílico superiores
1. As laterais das placas de proteção A3, B3, C3 e D3 possuem ranhuras projetadas para instalação das placas de acrílico superiores.
2. Deslize as três placas laterais de acrílico superiores nas ranhuras frontal, traseira e esquerda até que elas atinjam o fundo.
3. Deslize a placa lateral perfurada de acrílico superior no slot direito com o furo voltado para a parte traseira da máquina até atingir o fundo.
Etapa 15: Instale as molduras superiores A4, B4, C4 e D4
1. Monte as armações superiores A4, B4, C4 e D4 em sequência, alinhando as ranhuras de cima para baixo com as saliências correspondentes.
2. Bata suavemente na superfície superior para garantir que toda a estrutura esteja nivelada.
Etapa 16: Instale o conjunto da estrutura superior
1. Alinhe e insira o conjunto da estrutura superior (A4, B4, C4, D4) de cima para baixo em A3, B3, C3 e D3.
2. Certifique-se de que todas as placas de acrílico estejam totalmente encaixadas nas ranhuras da estrutura superior e, em seguida, prenda-as com oito parafusos ST2.9*9.5.
Etapa 17: Instale o conjunto da tampa superior
Fixe a alça E5 na tampa superior de acrílico usando dois parafusos ST2.9*9.5.
Etapa 18: Instale o protetor E6 e a placa de montagem IFS
1. Encaixe o protetor E6 no furo da placa de acrílico superior.
2. Alinhe o bloco espaçador E4 com a placa de montagem IFS e prenda-os juntos usando dois parafusos M3*20, fixando-os nos furos rosqueados no lado direito da máquina.
Etapa 19: Instalar os suportes de carretel e o módulo IFS
1. Alinhe os quatro porta-carretéis com os clipes de metal no lado direito da máquina e insira-os para baixo até que estejam totalmente encaixados.
2. Coloque o módulo IFS no anel de retenção circular, com a seta apontando para a posição das 10 horas. Gire-o no sentido horário até ouvir um clique, certificando-se de que a seta aponte para cima.
Etapa 20: Instale o módulo 4 em 1 e o conjunto da tampa superior de acrílico
1. Insira os quatro tubos guia do módulo 4 em 1 nos quatro canais do módulo IFS até que estejam totalmente encaixados.
2. Passe a extremidade do módulo 4 em 1 pelo orifício na placa de acrílico superior direita e, em seguida, insira o tubo de aço inoxidável no orifício do conjunto extrusor. Instale-o completamente e puxe-o suavemente para cima para garantir que esteja firme.
3. Instale o conjunto da tampa superior de acrílico.
Etapa 21: Instale o cabo de conexão IFS e o clipe de cabo
1. Remova os dois parafusos M3*4 do clipe do cabo na parte traseira da máquina.
2. Insira ambas as extremidades do cabo de conexão IFS nas portas do módulo IFS e da impressora, respectivamente.
3. Prenda o cabo com o grampo de cabo e aperte os parafusos.
